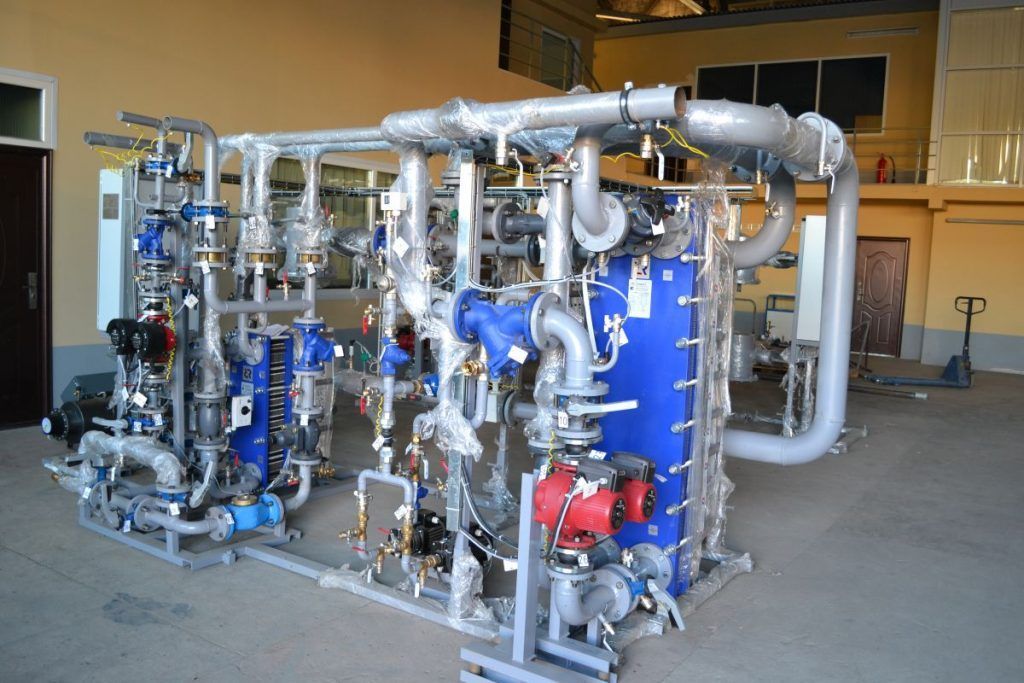

Пластинчатый теплообменник относится к типу поверхностных теплообменных аппаратов, т.е. среды участвующие в процессе теплообмена не смешиваются, а только обмениваются теплом через разделяющую их стенку.

Конструктивно пластинчатый теплообменник представляет собой пакет теплообменных пластин и прокладок установленный в специальную раму и стянутый резьбовыми шпильками до определенного размера. Такая конструкция теплообменника обеспечивает эффективную компоновку теплообменной поверхности и, как следствие малы габарите размеры самого аппарата.

Пакет пластин размещается между неподвижной и прижимной плитами и закрепляется с по­мощью верхней и нижней направляющих, стойки и соединительных элементов. Разборные теплообменные аппараты могут собираться на консольной, двухопорной и трехопорной раме, в зависимости от типа пластин и величины поверхности теплообмена.

Конструкция аппаратов позволяет набирать любую (от 5 до 1750 м²) поверхность теплообме­на. Тип и количество пластин зависит от требуемой теплопередачи. Сборка пластин гарантирует надежное взаимное уплотнение проточных каналов, а также определяет направление потока в теплообменнике.

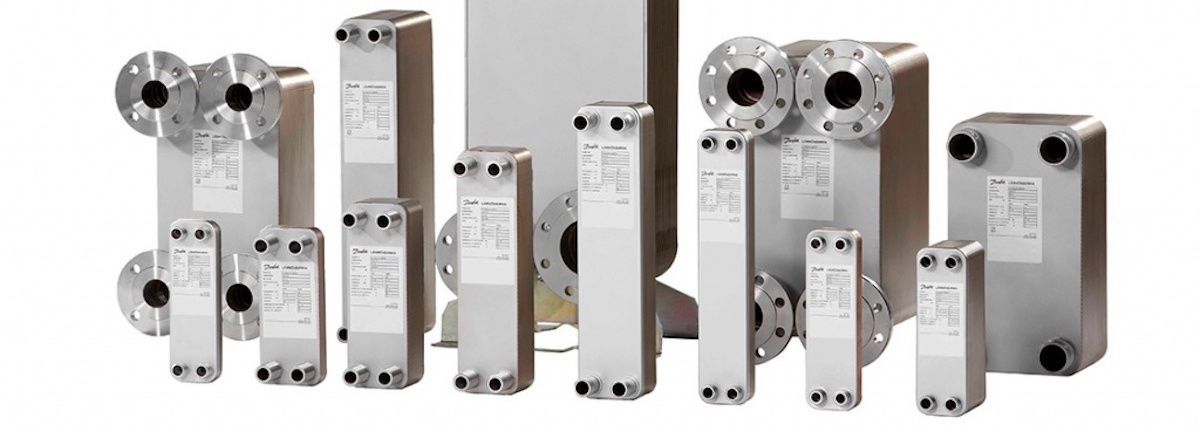

Типовые ряды

FP — разборные пластинчатые тепле обменники с уплотнениями (стандартное исполнение)
FPDW — пластинчатые теплообменники повышенной надежности (исполнение с двойной пластиной).
FPG — полусварные пластинчатые теплообменники(сварные кассеты для агрессивных сред)
FPSF — пластинчатые теплообменники пластинами типа «Free-Flow» (спс циальный широкий канал для сред, содержащих твердые частицы).

Типы присоединительных решений

В настоящее время на предприятии отработано несколько вариантов присоединения, что обусловлено условиями эксплуатации и конкретными проектными решениями.
